Les 3 - Tikkende Tijdbom
Stap 1 - Benodigdheden

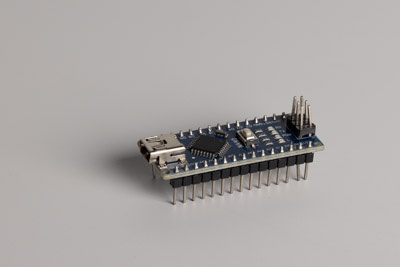

- Arduino
Mini computertje met pootjes D0 t/m D13 en 2x GND.
- PowerbankEen soort accu die stroom kan leveren aan USB apparaten.
, maar de USB uitgang van je laptop mag ook.
- SpeakerSpeaker. ´één draadje voor geluid in en één draadje voor GND.
- KnopjeWanneer ingedrukt verbindt het VCC en OUT (GND is niet aangesloten).
- draadje-FFDit is een draadje met aan beide kanten een gaatje (Female-Female).
- draadje-MFDit is een draadje met een pennetje (Male) en een gaatje (Female).
Stap 2 - Arduino uitleg
Kies de ArduinoMini computertje met pootjes D0 t/m D13 en 2x GND.
met een sticker met een bom. Deze is voorgeprogrammeerd als tikkende tijdbom.
Stap 3 - Aansluiten Speaker
Pak een draadje en sluit het ene uiteinde aan op pootje D11 van de Arduino. Verbind het andere uiteinde met een van de aansluitpunten van de speaker. Gebruik vervolgens een ander draadje om het andere aansluitpunt van de speaker te verbinden met GND op de Arduino. Je zou de bom nu al kunnen horen tikken.
Stap 4 - Aansluiten Knop
Neem een draadje en verbind pootje D7 van de Arduino met OUT van het knopje. De VCC van het knopje moet naar GND van de Arduino.
Stap 5 - Testen
Verbind de Arduino met een stroombron, zoals een powerbankEen soort accu die stroom kan leveren aan USB apparaten.
of de USB-poort van je laptop. Als alles correct is aangesloten, moet je het tikgeluid van de "bom" horen uit de speaker. Probeer nu de "bom" te ontmantelen door op de knop te drukken precies tussen de tikken. Als je verkeerd klikt ontploft de bom!
Er zit een klein wit knopje op de Arduino waarmee je opnieuw kunt spelen.
Foutzoeken
De meest gemaakte fouten zijn:
- De speaker maakt geen geluid. Zorg ervoor dat ook GND aangesloten is.
- Arduino krijgt geen stroom. Controleer of er een rood lampje knippert op de Arduino.
- De knop reageert niet: Controleer of je VCC en OUT hebt aangesloten van het knopje aan D7 en GND.
- Kan GND niet aansluiten: Er zijn 2 GND's op een Arduino
