Les 1 - LED knipperlampje

Stap 1 - Benodigheden

Arduino

Powerbank

LED

Weerstandje

Gaatjesbord

Draadje-MF

• 1 ArduinoMini computertje met pootjes D0 t/m D13 en 2x GND.
• 1 PowerbankEen soort accu die stroom kan leveren aan USB apparaten. , maar de USB uitgang van je laptop mag ook.
• 1 LEDLED lampje. Stroom in: lange pootje. Stroom uit: korte pootje. lampje
• 1 WeerstandjeDit knijpt de stroom af, zodat het LED lampje niet te veel stroom krijgt en stuk gaat.
• 1 GaatjesbordHiermee kun je draadjes en lampjes met elkaar verbinden.
• 2 X draadje-MFDit is een draadje met een pennetje (Male) en een gaatje (Female).

Stap 2

De ArduinoMini computertje met pootjes D0 t/m D13 en 2x GND. is een mini computer zonder beeldscherm of toetsenbord maar kan wel lampjes en motortjes aansturen of knopjes en sensors uitlezen. In de Arduino zit een programma dat de stroom afwisselend aan en uit zet op dit pootje. Als je hier straks een LEDLED lampje. Stroom in: lange pootje. Stroom uit: korte pootje. lampje aan koppelt, zal dit LED lampje dus aan en uit knipperen.

Stap 3

Zoek op de ArduinoMini computertje met pootjes D0 t/m D13 en 2x GND. pootje D13 (in kleine witte letters). Pak een draadje-MFDit is een draadje met een pennetje (Male) en een gaatje (Female). en sluit deze hierop aan. Prik het draadje met de andere kant in het gaatjesbord. Maakt niet uit waar.

Stap 4

Er gaat nu stroom naar het gaatjesbord. Voor we hier een lampje aansluiten zetten we er eerst een WeerstandjeDit knijpt de stroom af, zodat het LED lampje niet te veel stroom krijgt en stuk gaat. tussen. Dus prik een weerstand naast het draadje in het gaatjesbord.

In een gaatjesbord loopt de stroom over de korte banen (de rijtjes van 5 gaatjes). Dus let er op dat het draadje en één pootje van het weerstandje in dezelfde korte baan zit. Het andere pootje van het weerstandje mag je in een andere baan prikken.

Stap 5

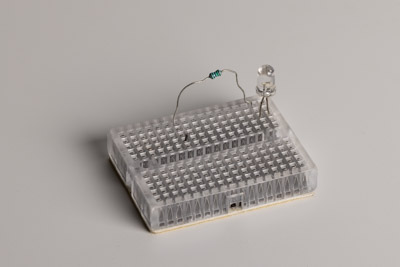

Het LEDLED lampje. Stroom in: lange pootje. Stroom uit: korte pootje. lampje mag nu erbij worden aangesloten. De stroom komt van de Arduino via het weerstandje en moet dus naar het lange pootje. Prik dus dit lange pootje in het vrije pootje van de weerstand. Het korte pootje van de LED waar de stroom weer uit moet, mag niet in dezelfde baan (rijtje van 5) geprikt worden. Anders kan de stroom daar niet terug stromen. Dus kies voor het korte pootje een andere baan.

Stap 6

Als de stroom uiteindelijk uit de LED komt moet deze terug naar naar de Arduino naar pootje GND (groundAlle stroom keert altijd weer terug naar de ground GND. ). Pak weer een draadje-MFDit is een draadje met een pennetje (Male) en een gaatje (Female). en verbindt het korte pootje van de LED met GND

Stap 7

Een Arduino heeft stroom nodig. Dit komt uit de USB poort van je laptop of uit een powerbankEen soort accu die stroom kan leveren aan USB apparaten. . Zodra je deze aansluit gaat de Arduino aan. Controleer of er een klein rood lampje aan gaat op de Arduino. Het programma in de Arduino begint nu automatisch en nu zou je lampje nu moeten knipperen!

Resultaat

Zo zou het er ongeveer uit moeten zien. let goed op hoe de stroom door het gaatjesbord loopt!

Foutzoeken

Kijk goed naar het resultaat in de animatie. Je ziet dat de stroom in het gaatjesbord alleen langs de korte banen stroomt.

De meest gemaakte fouten zijn:

• Pootjes van 2 onderdelen zitten niet bij elkaar in dezelfde baan, zodat ze geen contact met elkaar hebben.
• Het lange en het korte pootje van het LED lampje zitten juist wel bij elkaar in een baan, zodat stroom er niet in en uit kan.
• De pootjes van het LED lampje zitten verkeerd om, dan doet een LED het niet.
• Draadjes zitten niet in pootje D11 en GND van de Arduino.
• Arduino is helemaal niet aan. Zie je een rood lampje op de Arduino? Misschien is de powerbank leeg.
