Les 4 - Stoplicht met Voetgangerslichten
Stap 1 - Benodigdheden
- Arduino
Mini computertje met pootjes D0 t/m D13 en 2x GND.
- PowerbankEen soort accu die stroom kan leveren aan USB apparaten.
, maar de USB uitgang van je laptop mag ook.

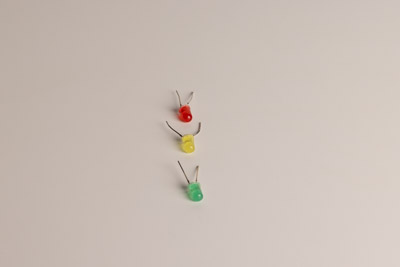

- Grote LEDsLED lampje. Stroom in: lange pootje. Stroom uit: korte pootje.
.
- Kleine LEDSLED lampje. Stroom in: lange pootje. Stroom uit: korte pootje.
.
- WeerstandjeDit knijpt de stroom af, zodat het LED lampje niet te veel stroom krijgt en stuk gaat.
- GaatjesbordHiermee kun je draadjes en lampjes met elkaar verbinden.
- draadje-MFDit is een draadje met een pennetje (Male) en een gaatje (Female).
- draadje-MM
Dit is een draadje met aan beide kanten een pennetje (Male-Male).
Stap 2 - Eerste grote LED Aansluiten
Pak de juiste Arduino met een stoplichtsticker.
We beginnen met het aansluiten van de eerste grote rode LED voor het hoofdstoplicht en testen daarna deze. Als je alles tegelijk wil aansluiten raak je makkelijk in de war.
Verbind de grote rode LED met D12 op de Arduino met het gaatjesbord. Verbind daarna een weerstand met de LED en ga daarna terug naar GND.
Test de LED (kan even duren voor het stoplicht op rood staat).
Stap 3 - Overige grote LED's
Verbind nu de grote gele LED met D11 via een andere weerstand.
Verbind dan ook de grote groene LED met D10 via een derde weerstand.
Je zult merken dat je te weining GND aansluitingen hebt.
Probeer de GND's van de drie LEDS (de korte pootjes) te combineren op het gaatjesbord met een draadje-MMDit is een draadje met aan beide kanten een pennetje (Male-Male).
.
Stap 4 - Kleine LEDs voor Voetgangerslichten
Nu gaan we de voetgangerslichten aansluiten:
Sluit de kleine rode LED aan op D9 aan en de kleine groene LED met D8 (wel met weerstanden).
Stap 5 - Testen
Verbind de Arduino met een stroombron, zoals een powerbankEen soort accu die stroom kan leveren aan USB apparaten.
of de USB-poort van je laptop. Als alles correct is aangesloten, heb je nu een stoplicht met voetgangerslicht.
Foutzoeken
De meest gemaakte fouten zijn:
- LEDs die niet oplichten. Controleer de verbindingen en of ze via de juiste weerstanden zijn aangesloten.
- LEDs die in de verkeerde volgorde oplichten. Controleer of je de LEDs aan de juiste pinnen van de Arduino hebt verbonden.
- De GND-verbindingen zijn niet correct gecombineerd op het gaatjesbord.
- De Arduino ontvangt geen stroom. Zorg ervoor dat het rode lampje op de Arduino brandt.
- Weerstanden zijn verkeerd geplaatst of overgeslagen. Elke LED moet zijn eigen weerstand hebben
