Les 5 - Spoorwegovergang

Stap 1 - Benodigdheden

Arduino

Powerbank

LED

Speaker

Bewegingssensor.

Weerstandjes

Gaatjesbord

Draadje-MF

Draadje-FF

Draadje-MM

• ArduinoMini computertje met pootjes D0 t/m D13 en 2x GND.
• PowerbankEen soort accu die stroom kan leveren aan USB apparaten. , maar de USB uitgang van je laptop mag ook.
• LEDsLED lampje. Stroom in: lange pootje. Stroom uit: korte pootje. (2 rode 1 witte)
• SpeakerSpeaker. ´één draadje voor geluid in en één draadje voor GND.
• BewegingssensorBewegingssensor. Geeft een signaal op OUT bij beweging. Er moet 5V op de VCC.
• WeerstandjesDit knijpt de stroom af, zodat het LED lampje niet te veel stroom krijgt en stuk gaat.
• GaatjesbordHiermee kun je draadjes en lampjes met elkaar verbinden.
• Draadje-MFDit is een draadje met een pennetje (Male) en een gaatje (Female).
• Draadje-FFDit is een draadje met aan beide kanten een gaatje (Female-Female).
• Draadje-MMDit is een draadje met aan beide kanten een pennetje (Male-Male).

Stap 2 - LEDs voor Spoorwegovergang

Let op dat je de Arduino hebt met de spoorwegovergang. Begin met het aansluiten van de rode LEDs voor de spoorwegovergang:

1. Verbind de eerste rode LED met D10 op de Arduino via een weerstand op het gaatjesbord.
2. Verbind de tweede rode LED met D9 via een andere weerstand.
3. Sluit vervolgens de witte LED aan op D8 via de laatste weerstand.

Je zult merken dat je te weining GND aansluitingen hebt. Probeer de GND's van de drie LEDS (de korte pootjes) te combineren op het gaatjesbord met een draadje-MMDit is een draadje met aan beide kanten een pennetje (Male-Male). .

Stap 3 - Aansluiten Speaker

Sluit de speaker aan op D11 van de Arduino (vergeet niet de GND). Je zou nu de bel van de spoorwegovergang moeten kunnen horen.

Stap 4 - Aansluiten bewegingssensor

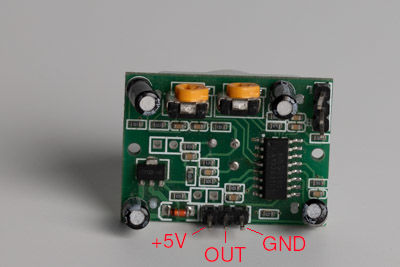

De bewegingssensor kan zien wanneer er iets beweegt (een trein bijvoorbeeld). Sluit hem aan volgens het plaatje.

Let op! Sommige bewegingssensors zijn in spiegelbeeld. Dan staat de text op de bewegingssensor. Sluit hem niet verkeerd aan. De sensor kan hier stuk van gaan!!!

1. Verbind de OUT van de bewegingssensor met D7 van de Arduino.
2. Verbind de +5V van de bewegingssensor met VIN op de Arduino.
3. Verbind de GND van de bewegingssensor met een GND op de Arduino.

Stap 5 - Testen

Verbind de Arduino met een stroombron, zoals een powerbankEen soort accu die stroom kan leveren aan USB apparaten. of de USB-poort van je laptop. Als er geen trein aan komt zal de witte LED rustig knipperen. Zodra er beweging is beginnen de rode lampjes te knipperen en zal de bel te horen zijn.

Het zal lastig zijn om iedereen volkomen stil te laten zitten. Probeer de sensor af te schermen met een boek ofzo.

Foutzoeken

De meest gemaakte fouten zijn:

• De witte LED knippert niet maar de rode wel: Dit is logisch. Als de rode LED's knipperen en de bel rinkelt, komt er een trein aan. De witte LED mag dan niet knipperen.
• LEDs die niet oplichten of niet knipperen. Controleer of ze via de weerstanden goed zijn aangesloten (let vooral op GND).
• Bel blijft maar rinkelen: Bewegingssensor blijft maar bewegende kinderen zien. Scherm hem af met boek ofzo.
• Bel wil juist niet rinkelen maar het knippert wel rood. Speaker GND vergeten.
• Knippert nooit rood: sensor verkeerd aangesloten.
