Les 2 - Arduino Stoplicht
Stap 1 - Benodigdheden
- 1 Arduino
Mini computertje met pootjes D0 t/m D13 en 2x GND.
- 1 PowerbankEen soort accu die stroom kan leveren aan USB apparaten.
, maar de USB uitgang van je laptop mag ook.
- 1 StoplichtStoplicht met ingebouwde weerstandjes. R is rood, Y is geel en G is groen.
-module
- 4 X draadje-FFDit is een draadje met aan beide kanten een gaatje (Female-Female).
Stap 2 - De juiste Arduino

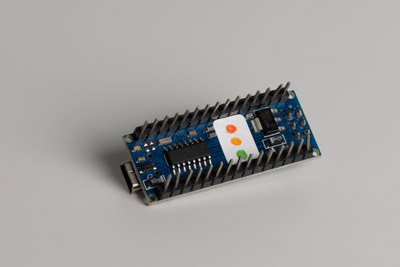

Pak de juiste ArduinoMini computertje met pootjes D0 t/m D13 en 2x GND.
met een sticker achterop van een stoplicht. Deze Arduino is geprogrammeerd als stoplicht.
Stap 3 - Aansluiten kleuren
Gebruik draadje-FFDit is een draadje met aan beide kanten een gaatje (Female-Female).
om de volgende aansluitingen te maken:
- D12 van de Arduino naar R (Red) van de stoplichtmodule.
- D11 van de Arduino naar Y (Yellow) van de stoplichtmodule.
- D10 van de Arduino naar G (Green) van de stoplichtmodule.
Stap 4 - Aansluiten Ground
Het laatste draadje-FFDit is een draadje met aan beide kanten een gaatje (Female-Female).
wordt gebruikt om de GND van de stoplichtmodule te verbinden met het GND pootje van de Arduino. Dit zorgt ervoor dat de stroom weer terug kan van de lampjes naar de Arduino.
Stap 5 - Testen
Sluit nu de Arduino aan op een stroombron, dit kan een powerbankEen soort accu die stroom kan leveren aan USB apparaten.
zijn of de USB-poort van je laptop. Als alles correct is aangesloten, zou je stoplichtmodule nu moeten functioneren als een echt stoplicht van groen naar oranje naar rood!
Foutzoeken
De meest gemaakte fouten zijn:
- Kleuren in verkeerde volgorde: Draadjes verwisseld op de Arduino of de stoplichtmodule.
- Kleuren in vreemde volgorde: GND verkeerd aangesloten.
- Geen lichtjes: GND vergeten.
- Geen lichtjes: Arduino krijgt geen stroom. Controleer of er een rood lampje knippert op de Arduino.
